Teknik Veriler ve Özellikler
Deprem Şartları:
- Bölge: 1. derece deprem bölgesi
- Etkin Yer İvmesi Katsayısı: Ao = 0,40
İklim Şartları:
- İklim Bölgeleri: 1., 2. ve 3. iklim bölgeleri baz alınarak üretim yapılmaktadır.
Yükleme Kapasiteleri:
- Kar Yükü: 80 kg/m² (Montaj yerine göre değişiklik gösterebilir.)
- Rüzgar Hızı: 75 km/saat
- Şase Yük Kapasitesi: 200 kg/m² (İki katlı binalar için, T.S 498'e göre hesaplanır.)
Isı İletim Değerleri:
- Cephe Isı İletim (U) Değeri: 0,71 W/m².K
- Çatı Isı İletim (U) Değeri: 0,37 W/m².K
Malzeme Özellikleri:
- Hafif Çelik Malzeme: TS EN 10346 DX 51D+Z / DIN EN 10169
- Sac Malzemesi: Elektrostatik boyalı galvaniz sac, RAL 9002 ve RAL 1019
- EPS (Strafor): DIN 4102 standardına göre

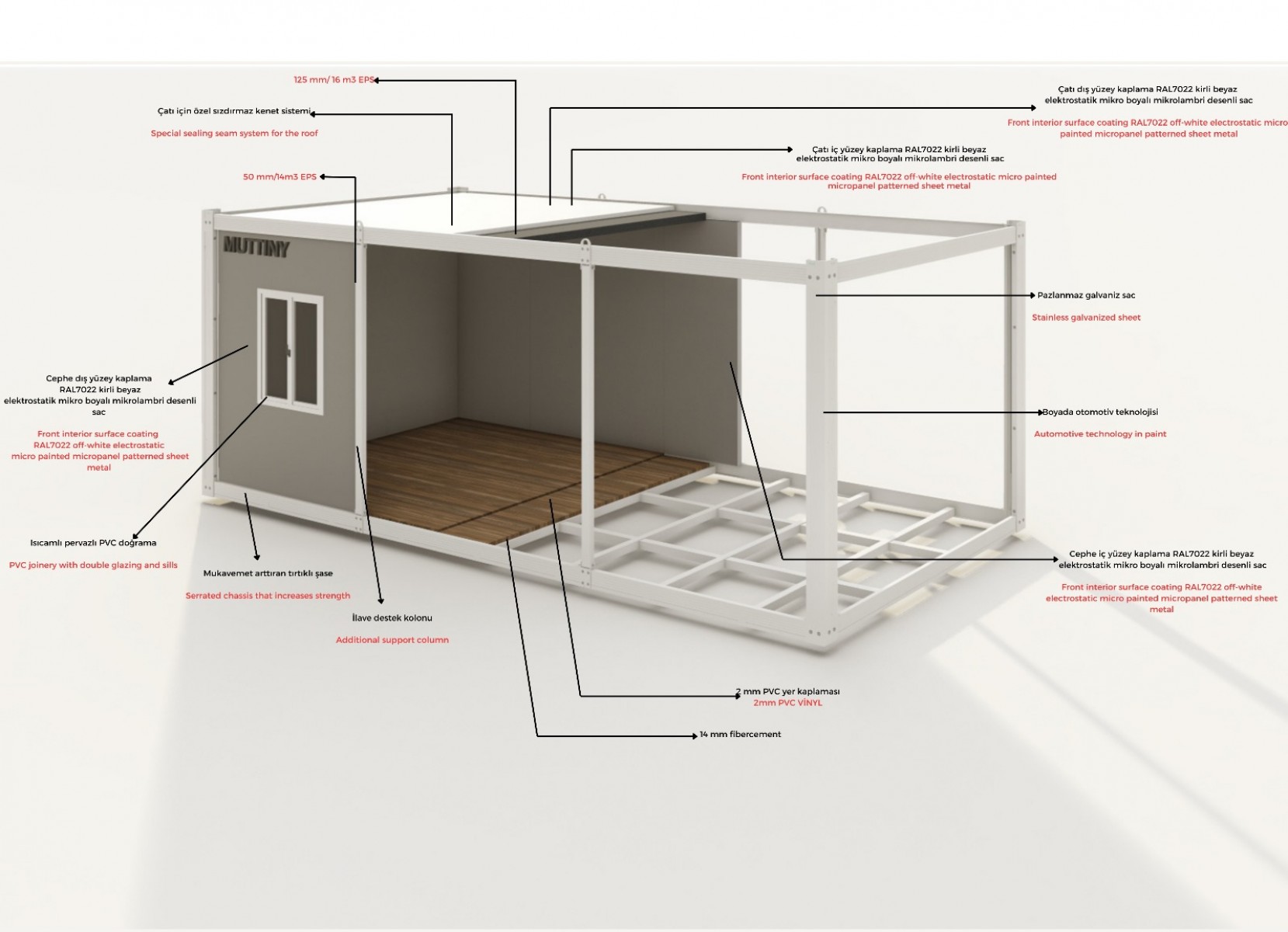

Taban Sistemi:
- Şase: Konteyner kenar şaseleri ve köşe direkleri özel bükümlü, kaynaksız galvaniz sac malzemelerle civatalı sistem olarak üretilmektedir. Taban şasesi U ve C profillerinden üretilerek civatalı sistemle montajı yapılmaktadır. Zeminin düz olması gerekmektedir.
- Rüzgar Hızına Karşı Yere Sabitleme: Opsiyoneldir ve müşteri talep ederse sağlanır. Sabitleme işlemi müşterinin sorumluluğundadır; Karmod sorumluluk kabul etmemektedir.
- Taban Kaplaması: 14 mm kalınlığında fibercement ve çimentolu yonga levhalar üzerine 2 mm kalınlığında PVC kaplama.
Duvar Sistemi:
- Sistem: Özel şekillendirilmiş EPS dolgulu sandviç panel
- Dış ve İç Yüzey Kaplama: RAL 9002 elektrostatik boyalı 0,45 mm galvanizli sac
- Duvar İzolasyonu: 50 mm kalınlığında, 12 kg/m³ EPS ile izolasyon sağlanmış, tam, sağlıklı ve güvenli malzemeler
Çatı Sistemi:
- Çatı: %100 sızdırmazlık sağlayan, özel şekillendirilmiş kenetli, EPS dolgulu sandviç panel. Yağmur suları özel kenet sistemi ile tahliye edilir.
- Çatı İzolasyonu: 125 mm kalınlığında, 16 kg/m³ EPS ile izolasyon sağlanmış, tam, sağlıklı ve güvenli malzemeler
- Dış ve İç Yüzey Kaplama: RAL 9002 elektrostatik boyalı galvanizli sac
Kapılar:
- Dış Kapı: 1,2 mm kapı kasası ve 0,5 mm boyalı sac kapı gövdesi, sızdırmazlık contalı. Kapı kanadının içi 20 kg/m³ EPS dolgulu olup ses ve ısı yalıtımı sağlar.
- İç Kapı: Elektrostatik boyalı galvaniz metal kasa üzerine MDF-lam kapı (1980 x 755 mm)
Pencereler:
- Pencere: 890 x 1135 mm PVC pencere, 90 derece açılır tek kanatlı
- Pervaz: PVC U kasa
- Cam: Çift cidarlı ISICAM
Boyalar:
- Dış ve İç Cephe: RAL 9002 elektrostatik boyalı sac
- Metal Aksam: RAL 1019 elektrostatik boyalı sac
Elektrik Tesisatı:
- Sistem ve Kablo: Sıva üstü. Kablo: Prizler için 3x2,5, aydınlatma için 2x1,5, komitatör için 3x1,5 NYM TSE kablo kullanılmaktadır.
- Aydınlatma: TSE belgeli tek duylu glop
- Priz - Anahtar: Her odada priz ve anahtar bulunmaktadır. Telefon pirizi opsiyoneldir.
Sıhhi Tesisat:
- Sistem: Sıva üstü olup sıcak ve soğuk su tertibatı standarttır.
- ABS Plastik Yertaşı: WC konteynerlerde sızdırmazlık sağlayan, parlak, elyaf takviyeli ABS
- Klozet+Rezervuar: Arkadan çıkışlı seramik klozet, TSE belgelidir. WC'lerde plastik rezervuar kullanılır.
- Duş Teknesi: TSE belgeli, akrilik esaslı kare duş teknesi (WC-Duş konteynerlerinde duş teknesi bulunmaz)
- Lavabo: Seramik, TSE belgeli ürünler; WC ve duş konteynerlerinde ayaklı lavabo kullanılır.
- Temiz Su Tesisatı: TSE belgeli PPRC malzemeler
- Pis Su Tesisatı: TSE belgeli PVC malzemeler
- Aksesuarlar: Ayna, askılık, metal kağıtlık, plastik sıvı sabunluk vb. TSE belgeli malzemeler
WC-Duş:
- Havalandırma: Duş girişlerinde duş perdesi, duş ve WC havalandırması için 210 mm x 250 mm menfez, koridorlarda ise 600 mm x 400 mm ebatında iki adet vasistas pencere
- Zemin ve Duvar Kaplaması: Duş zemin ve duvarlar PVC kaplama (min. 1300 mm yüksekliğe kadar), WC duvarları min. 300 mm yüksekliğe kadar PVC kaplama. WC zemininde de PVC kaplama kullanılır. Temiz su boruları metal kapama ile kapatılmaktadır.
- Kapı: WC girişinde 700 mm veya 900 mm genişliğinde dışa açılır kapı
- Aydınlatma: Koridorlarda LED aydınlatma kullanılmaktadır.
