Teknik Veriler ve Özellikler
Deprem Şartları:
- Bölge: 1. derece deprem bölgesi
- Etkin Yer İvmesi Katsayısı: Ao = 0,40
İklim Şartları:
- İklim Bölgeleri: 1., 2. ve 3. iklim bölgelerine uygun üretim
Yükleme Kapasiteleri:
- Kar Yükü: 80 kg/m² (Montaj yerine bağlı olarak değişir)
- Rüzgar Hızı: 75 km/saat
- Şase Yük Kapasitesi: 200 kg/m² (İki katlı binalar için, T.S 498'e göre hesaplanır)
Isı İletim Değerleri:
- Cephe Isı İletim (U) Değeri: 0,71 W/m².K
- Çatı Isı İletim (U) Değeri: 0,37 W/m².K
Malzeme Özellikleri:
- Hafif Çelik Malzeme: TS EN 10346 DX 51D+Z / DIN EN 10169
- Sac Malzemesi: Elektrostatik boyalı galvaniz sac, RAL 9002 ve RAL 1019
- EPS (Strafor): DIN 4102 standardına uygun

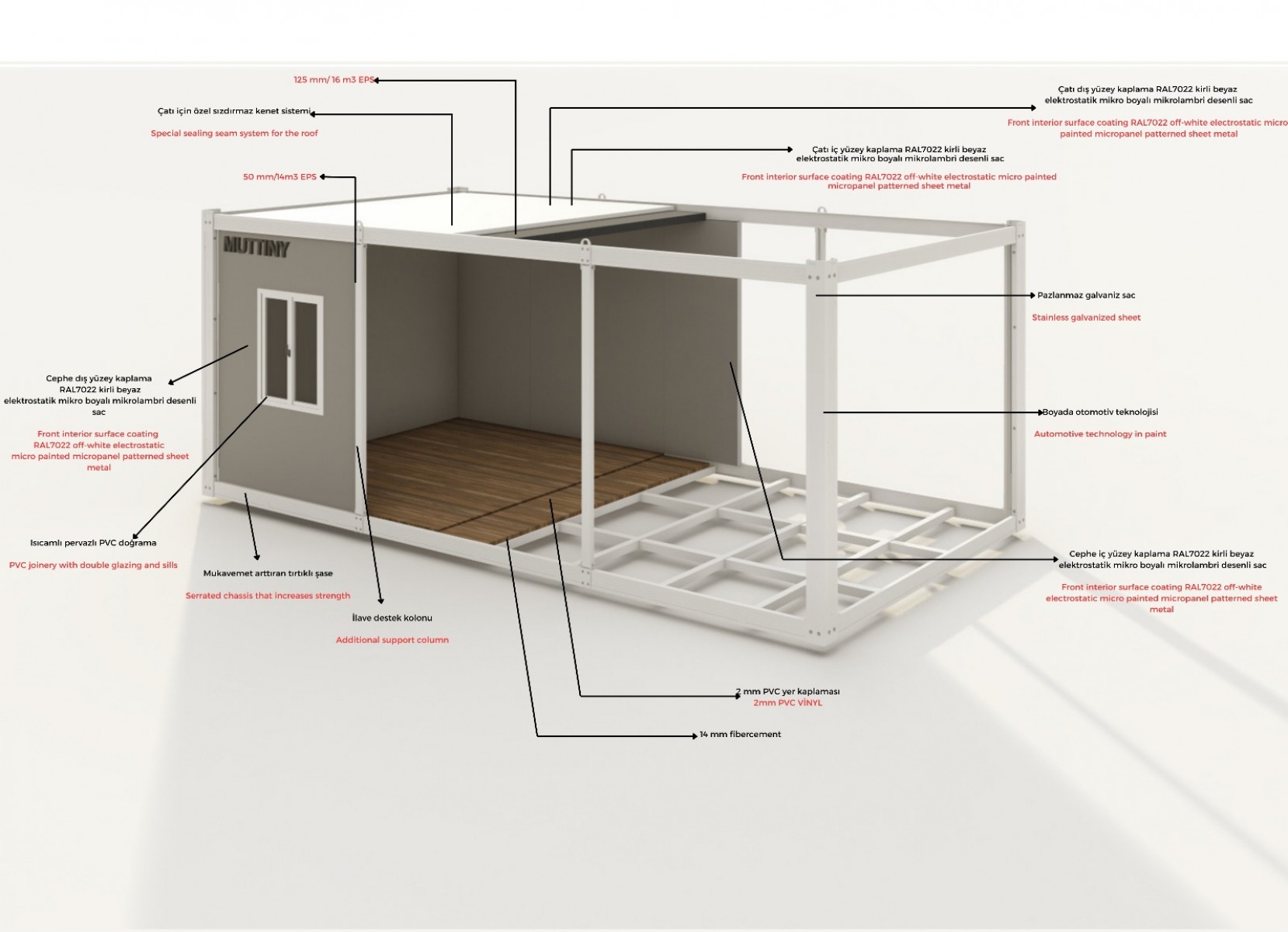

Taban Sistemi:
- Şase: Konteyner kenar şaseleri ve köşe direkleri, özel bükümlü, kaynaksız galvaniz sac malzemelerle civatalı sistem olarak üretilir. Zeminin düz olması gereklidir.
- Rüzgar Hızına Karşı Yere Sabitleme: Opsiyoneldir. Sabitleme işlemi müşteri sorumluluğundadır ve Karmod sorumluluk kabul etmemektedir.
- Taban Kaplaması: 14 mm kalınlığında fibercement ve çimentolu yonga levhalar üzerine 2 mm PVC kaplama
Duvar Sistemi:
- Sistem: Özel şekillendirilmiş EPS dolgulu sandviç panel
- Dış ve İç Yüzey Kaplama: RAL 9002 elektrostatik boyalı 0,45 mm galvanizli sac
- Duvar İzolasyonu: 50 mm kalınlığında, 12 kg/m³ EPS ile izolasyon sağlanmış malzemeler
Çatı Sistemi:
- Çatı: %100 sızdırmazlık sağlayan, özel şekillendirilmiş kenetli, EPS dolgulu sandviç panel. Yağmur suları özel kenet sistemi ile tahliye edilir.
- Çatı İzolasyonu: 125 mm kalınlığında, 16 kg/m³ EPS ile izolasyon sağlanmış malzemeler
- Dış ve İç Yüzey Kaplama: RAL 9002 elektrostatik boyalı galvanizli sac
Kapılar:
- Dış Kapı: 1,2 mm kapı kasası ve 0,5 mm boyalı sac kapı gövdesi, sızdırmazlık contalı, darbelere ve çizilmelere dayanıklı. Kapı kanadının içi 20 kg/m³ EPS dolgulu olup ses ve ısı yalıtımı sağlar.
- İç Kapı: Elektrostatik boyalı galvaniz metal kasa üzerine MDF-lam kapı (1980 x 755 mm)
Pencereler:
- Pencere: 890 x 1135 mm PVC pencere, 90 derece açılır tek kanatlı
- Pervaz: PVC U kasa
- Cam: Çift cidarlı ISICAM
Boyalar:
- Dış ve İç Cephe: RAL 9002 elektrostatik boyalı sac
- Metal Aksam: RAL 1019 elektrostatik boyalı sac
Elektrik Tesisatı:
- Sistem ve Kablo: Sıva üstü. Kablo: Prizler için 3x2,5, aydınlatma için 2x1,5, komitatör için 3x1,5 NYM TSE kablo
- Aydınlatma: TSE belgeli tek duylu glop
- Priz - Anahtar: Her odada priz ve anahtar bulunur. Telefon pirizi opsiyoneldir.
Sıhhi Tesisat:
- Sistem: Sıva üstü, sıcak ve soğuk su tertibatı standarttır.
- ABS Plastik Yertaşı: WC konteynerlerde sızdırmazlık sağlayan, parlak, elyaf takviyeli ABS
- Klozet + Rezervuar: Arkadan çıkışlı seramik klozet, TSE belgelidir. Plastik rezervuar kullanılmaktadır.
- Duş Teknesi: TSE belgeli, akrilik esaslı kare duş teknesi (WC-Duş konteynerlerinde duş teknesi bulunmaz)
- Lavabo: Seramik, TSE belgeli; WC ve duş konteynerlerinde ayaklı lavabo kullanılır.
- Temiz Su Tesisatı: TSE belgeli PPRC malzemeler
- Pis Su Tesisatı: TSE belgeli PVC malzemeler
- Aksesuarlar: Ayna, askılık, metal kağıtlık, plastik sıvı sabunluk vb. TSE belgeli malzemeler
WC-Duş:
- Havalandırma: Duş girişlerinde duş perdesi, duş ve WC havalandırması için 210 mm x 250 mm menfez, koridorlarda ise 600 mm x 400 mm ebatında iki adet vasistas pencere
- Zemin ve Duvar Kaplaması: Duş zemin ve duvarlar PVC kaplama (min. 1300 mm yüksekliğe kadar), WC duvarları min. 300 mm yüksekliğe kadar PVC kaplama, WC zemininde de PVC kaplama kullanılır. Temiz su boruları metal kapama ile kapatılır.
- Kapı: WC girişinde 700 mm veya 900 mm genişliğinde dışa açılır kapı
- Aydınlatma: Koridorlarda LED aydınlatma kullanılır.
